[VLSI기초 - CMOS logic] 2. Cell - Standard Cell

요즘 같은 시대에는 SOC(System On Chip)으로 여러 기능을 하는 Chip들이 모여 SOC를 이루고 있다.

또 대부분의 복잡한 기능을 하는 칩들은 기본 block으로 구성되어 있고 그 block은 또 IP라는 기본 기능을 하는 circuit으로 이루어져 있고 또 IP는 Cell로 구성되어 있다.

이러한 Cell은 Standard Cell, IO Cell, Memory로 이루어져 있는데

Standard Cell은 간단한 logic 연산을 수행하는 and, or, nand, nor, and-or-invert, or-and-invert 와 저장 기능을 수행하는 latch. flip-flop 등이 있다.



- 간단한 논리 기능을 하는 cell을 살펴보자.

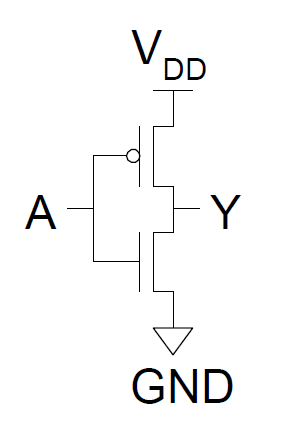

inverter

CMOS inverter

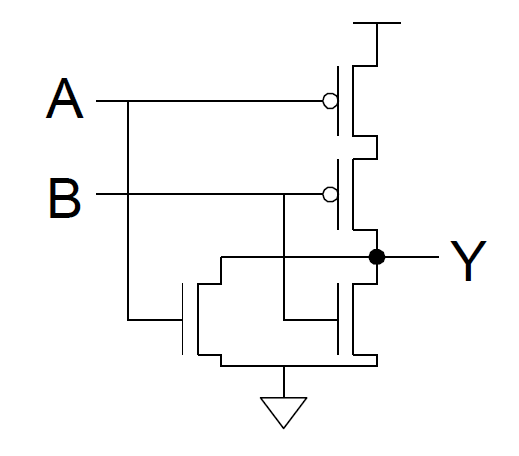

NOR

2 input NOR



NAND

2 input NAND

AOI22

AOI는 AND-OR-Invert logic를 말하고 뒤에 붙어 있는 22의 의미는 AO의 input이 2개라는 것이다.

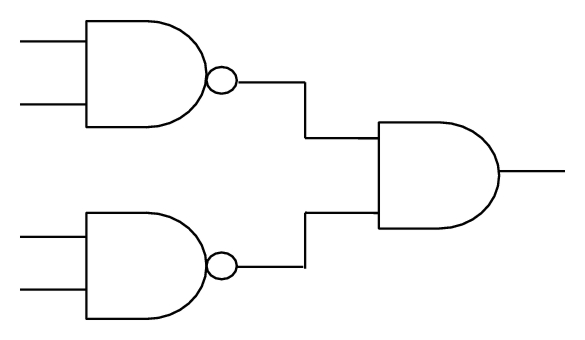

AOI22

AOI21

AOI는 AND-OR-Invert logic이면서 2-1 AND-OR-invert

AOI21



그 밖에 기타 standard cell목록이다.



INV_X1, 2, 4, 8, 16	Inverting Buffer
AND2	AND gate with 2-inputs
AND3	AND gate with 3-inputs
AOI21	2-1 AND-OR-invert
AOI22	2-2 AND-OR-invert
MX2	2:1 multiplexer
MXI2	2:1 multiplexer with inverted output
NAND2	NAND gate with 2-inputs
NAND3	NAND gate with 3-inputs
NOR2	NOR gate with 2-inputs
NOR3	NOR gate with 3-inputs
OR2	OR gate with 2-inputs
OAI21	2-1 OR-AND-invert
OAI22	2-2 OR-AND-invert
XOR2	XOR with 2-inputs
XOR3	XOR with 3-inputs
XNOR2	XNOR with 2-inputs
DFF	Positive-edge D Flip-Flop
DFFN	Negative-edge D Flip-Flop
DFFH	High Speed Postive-edge D Flip-Flop
DFFNH	High Speed Negative-edge D Flip-Flop
DFFR	Positive-edge D Flip-Flop, async reset
DFFNR	Negative-edge D Flip-Flop, async reset
DFFTR	Positive-edge D Flip-Flop, sync reset
DFFNTR	Negative-edge D Flip-Flop, sync reset
